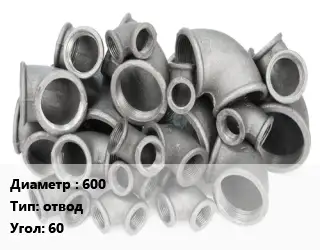

Диаметр
600
Тип
отвод
Угол
60
Внешн. покрытие
оцинкованный
Внутр. покрытие
с ЦПП
Марка чугуна
ВЧШГ
66 602.00 ֏ / шт
Диаметр
500
Тип
отвод
Угол
60
Внешн. покрытие
оцинкованный
Внутр. покрытие
с ЦПП
Марка чугуна
ВЧШГ
53 035.00 ֏ / шт
Диаметр
400
Тип
отвод
Угол
60
Внешн. покрытие
оцинкованный
Внутр. покрытие
с ЦПП
Марка чугуна
ВЧШГ
31 343.00 ֏ / шт
Диаметр
200
Тип
отвод
Угол
60
Внешн. покрытие
оцинкованный
Внутр. покрытие
с ЦПП
Марка чугуна
ВЧШГ
9 477.00 ֏ / шт
Диаметр
150
Тип
отвод
Угол
60
Внешн. покрытие
оцинкованный
Внутр. покрытие
с ЦПП
Марка чугуна
ВЧШГ
4 700.00 ֏ / шт

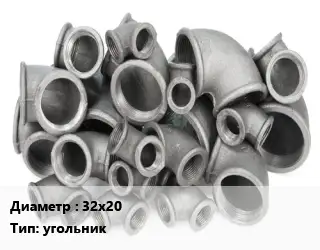

Диаметр
32х20
Тип
угольник
Внешн. покрытие
оцинкованный
127.69 ֏ / шт

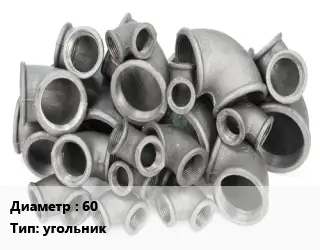

Диаметр
60
Тип
угольник
Внешн. покрытие
оцинкованный
81.53 ֏ / шт
Диаметр
50
Тип
угольник
Угол
90
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
267.17 ֏ / шт

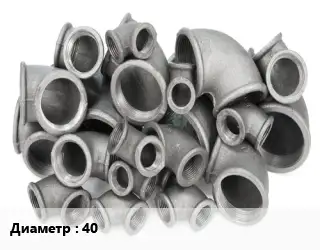

Диаметр
40
Тип
угольник
Угол
90
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
193.05 ֏ / шт
Диаметр
32
Тип
угольник
Угол
90
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
140.60 ֏ / шт

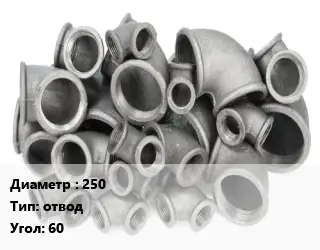

Диаметр
250
Тип
отвод
Угол
60
Внешн. покрытие
оцинкованный
Внутр. покрытие
с ЦПП
Марка чугуна
ВЧШГ
12 796.00 ֏ / шт

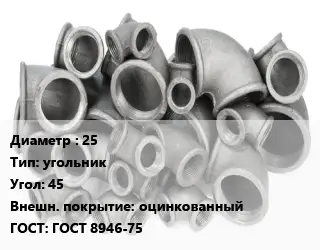

Диаметр
25
Тип
угольник
Угол
45
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
131.54 ֏ / шт

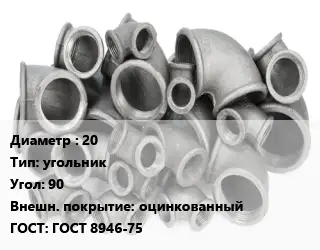

Диаметр
20
Тип
угольник
Угол
90
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
50.87 ֏ / шт
Диаметр
20
Тип
угольник
Угол
45
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
94.97 ֏ / шт
Диаметр
15
Тип
угольник
Угол
90
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
36.63 ֏ / шт
Диаметр
15
Тип
угольник
Угол
45
Внешн. покрытие
оцинкованный
ГОСТ
ГОСТ 8946-75
62.37 ֏ / шт
Диаметр
32х25
Тип
угольник
Внешн. покрытие
оцинкованный
172.82 ֏ / шт
Диаметр
32х15
Тип
угольник
Внешн. покрытие
оцинкованный
151.82 ֏ / шт
Отводы гнутые относятся к категории соединительных трубопроводных фитингов. Их используют при строительстве магистральных трубопроводов разного назначения для организации поворотов на определенном участке основной магистрали или ее ответвлений с целью изменения направления потока транспортируемой среды. Внешне гнутый отвод представляет собой трубку, изогнутую под углом от 15 до 90 градусов, которая может иметь различный диаметр поперечного сечения, толщину стенок и размер длины прямого отрезка. Изготовление гнутых отводов выполняется строго по ГОСТ 22793-83, 24950-81, ОСТ 36-42-81 и ТУ. Этими нормативными документами регламентируются стандарты — физические параметры фитингов и их технические характеристики, предопределяющие их сферу применения.
Отводы гнутые изготавливаются из стали разных марок, например – 20, 20А, 20С, 09Г2С, 15ГС, 10Г2 и их импортных аналогов. При необходимости с внешней и с внутренней стороны они могут быть покрыты специальным антикоррозионным составом, к примеру – слоем цинка, наносимым горячим или гальваническим методом. Это требуется для сложных условий эксплуатации, предупреждения риска разрушения металла и, соответственно, аварийных протечек в части изменения направления потока среды, которое считается аварийно опасным участком.
Отводы гнутые промышленные для ТЭЦ,
ГЭС и АЭС должны соответствовать требованиям ОСТ и ТУ в плане выбранной марки стали для их изготовления. Во время установки дополнительно используется изоляция ВУС, которая защищает от почвенной и электрохимической коррозии.
Отводы гнутые изготавливаются на специальном трубогибочном оборудовании по технологии горячего или холодного деформирования. На практике это выглядит так:
трубная основа устанавливается на ложемент и прочно прикрепляется к нему одной стороной;
в зоне сгиба ее полость заполняют сыпучей смесью – это требуется для равномерности изгиба и отсутствия гофрированности;
размечают длину прямых участков и участок деформации;
место деформации разогревают;
выполняют деформирование, контролируя радиус поворота;
проверяют толщину стенки в месте изгиба, что убедиться в том, что она соответствует ТУ;
прямые отрезки обрезаются на нужную длину;
на поверхность изделия наносится слой антикоррозионного покрытия.
Подобным образом изготавливают бесшовные гнутые отводы на заказ по чертежам заказчика. В предоставленной документации должна быть указана вся техническая информация – диаметр трубы, толщина стенки, угол и радиус сгиба, длина прямых участков. Во время контроля качества проверяют соответствие чертежам, смотрят не только правильность угла гибки, но и овальность торцов.
Вы можете заказать изготовление гнутых отводов в Москве и в Других городах России по выгодной цене. На сайте нашей компании Ереване можно оформить заказ через онлайн форму. Мы уже много лет работаем в сфере металлообрабатывающей промышленности, предлагаем изготовление фитингов для трубопроводов и конструктивных деталей для промышленных нужд, к примеру – цилиндров, болтов, саморезов и т.д.Россия
